Zählerkonfiguration

  1. Konfigurieren Sie nun den Netzübergabezähler und die weiteren verwendeten Zähler. Um einen neuen Zähler hinzuzufügen, rufen Sie die Zählerübersicht auf und starten die Zählerauswahl: Einstellungen > Gerätekonfiguration > Zähler > Zähler hinzufügen.
Zähler

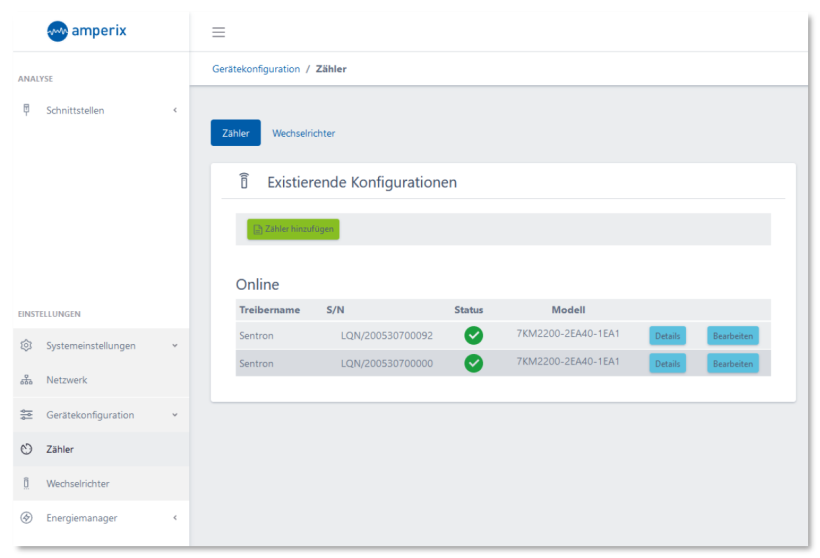

Abbildung 1 Gerätekonfiguration / Zähler, existierende Konfigurationen
  1. Wählen Sie den verwendeten Zählertyp (z.B. SIEMENS Sentron PAC 2200) aus der Auswahlliste: Einstellungen > Gerätekonfiguration > Zähler > Zähler hinzufügen > „Wählen Sie ein Modell“
Zähler Modell wählen

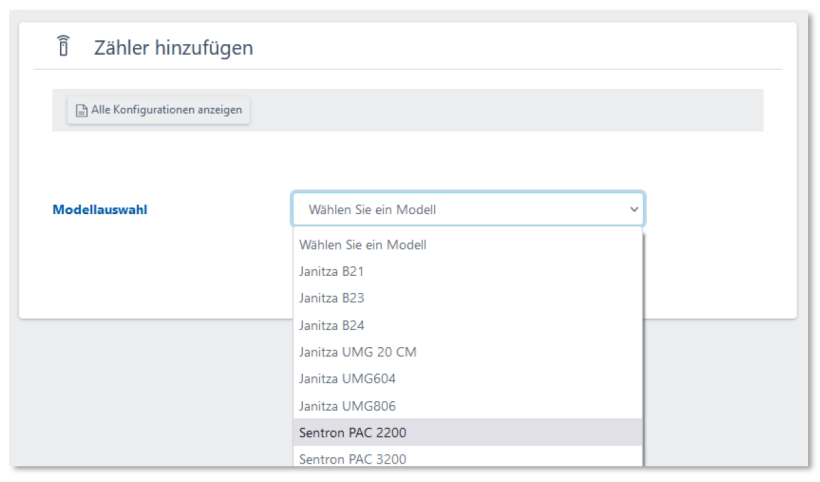

Abbildung 2 Zähler-Modellauswahl
  1. Tragen Sie die entsprechende IP-Adresse des Zählers ein. Eine vom AMPERIX® zugewiesene IP-Adresse des Gerätes muss mit 192.168.29.xxx beginnen. Der Port 502 ist als Default-Wert hinterlegt und kann entsprechend geändert werden; Slave ID: Default-Wert = 1, kann optional in der Konfiguration des Zählers geändert werden.

Die zugeteilte IP-Adresse finden Sie ggf. auch im Geräte-Menü des physikalisch eingebauten Stromzählers in der Unterverteilung.

Modbus Adresse eingeben

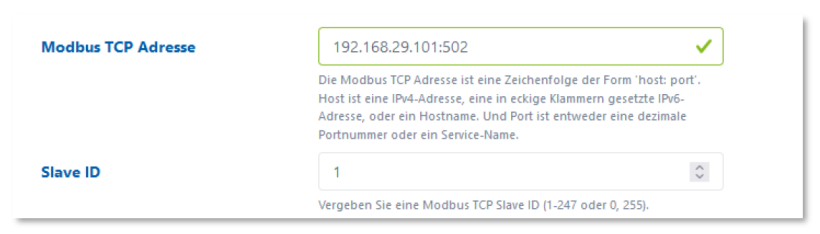

Abbildung 3 MODBUS TCP-Adresse, hier die .101 ; Slave ID=1
  1. Haben Sie alle Eingaben korrekt vorgenommen und noch einmal geprüft, klicken Sie auf „Speichern“.
  2. Fügen Sie im Anschluss alle weiteren Zähler auf dieselbe Weise hinzu.
